中断split事务序列

中断split传输事务的IN和OUT和bulk/control的大体类似，但中断事务由于有实效性要求，故不得在全速总线上进行本地重传。

OUT事务

用大白话给你翻译一下中断OUT拆分事务到底是怎么回事：

1. 主机怎么发数据？

主机（电脑）要把数据发给一个慢速设备（比如USB键盘的指示灯、鼠标的自定义功能），它不能直接发到慢速总线上，而是先走高速总线发给集线器里的TT（中转站）。
发的时候分两步：

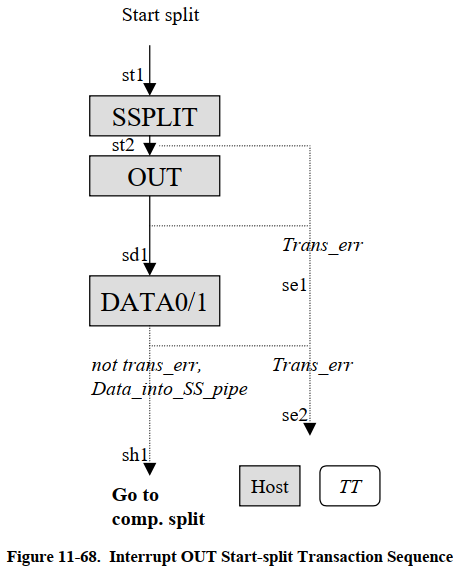

• “开始拆分”：主机告诉TT“我要发数据了”，并把数据包传给TT。

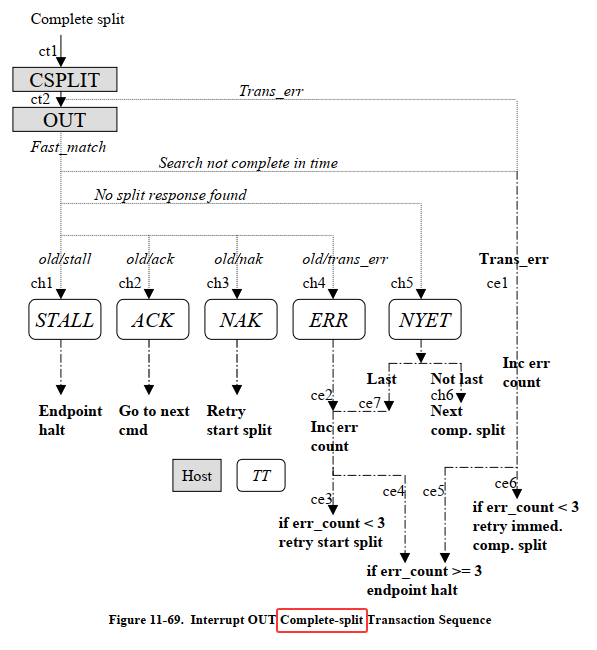

• “完成拆分”：之后主机再问TT“数据发下去了吗？设备收到了没？”

2. TT怎么处理？

TT有个排队缓存区，按顺序存放主机发来的多个“开始拆分”任务。

• 它不会立刻就发给慢速设备，而是等到当前这个微帧（125微秒的小时间段）结束时，才开始按顺序把任务转发到慢速总线上。
• 如果慢速设备处理得慢、或者数据多导致发送超时，没发完的任务就顺延到下一个微帧继续发。

3. 数据校验：错了就直接扔

主机发数据时带了一个CRC校验码

• TT收到后先检查这个校验码：如果对不上，直接丢弃这个任务，绝不转发给慢速设备。
• 主机那边等半天没收到“完成拆分”的回应，会超时，但不会像发文件那样重试三次——因为中断数据讲究实时性，过期了重发也没意义。

4. 一个例子帮你脑补

你电脑上插了一个USB复古游戏手柄（全速设备）。游戏里你按下一个按键：

1. 主机瞬间生成一个“按键数据包”，通过高速总线发给集线器的TT。
2. TT检查CRC没问题，放进排队区。
3. 当前微帧结束时，TT把这个任务转发给游戏手柄。
4. 手柄收到后回复“收到了”，TT把结果存起来。
5. 主机发“完成拆分”来取结果，知道按键已送达。

如果中间CRC校验失败：

• TT直接扔掉数据，不转发。
• 主机超时，但不会重发——因为游戏按键按下那一刻已经过了，重发一个“之前的按键”也没用。

总结

中断OUT就是：主机按固定节奏把数据包交给TT，TT排队后转发给慢速设备。数据错了就丢，不重试；时间不够就顺延。主打一个“实时优先，错过了就错过”。

IN事务

这段话讲的是中断IN拆分事务（主机从慢速设备读取数据）。用大白话解释如下：

核心流程：主机从慢设备读数据

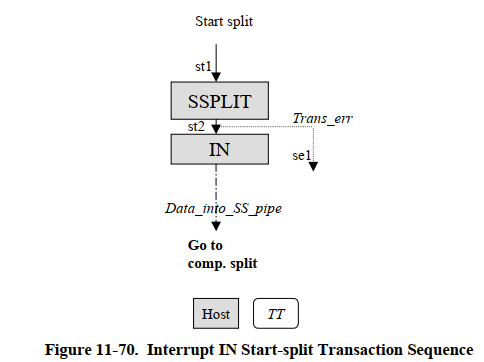

第一步：主机发“开始拆分”

主机告诉TT：“我要从某个慢速设备（如鼠标、键盘）读数据”。
TT把这个“读指令”存到开始拆分流水线里，按顺序排队。

第二步：TT去慢速总线上读数据

在下一个微帧开始时，TT按排队顺序，逐个去慢速总线上向设备发读请求。
设备回应：可能返回数据、也可能返回NAK（忙）、STALL（出错）、或者没反应（超时）。
TT把这些结果（数据/状态）存到完成拆分流水线里。

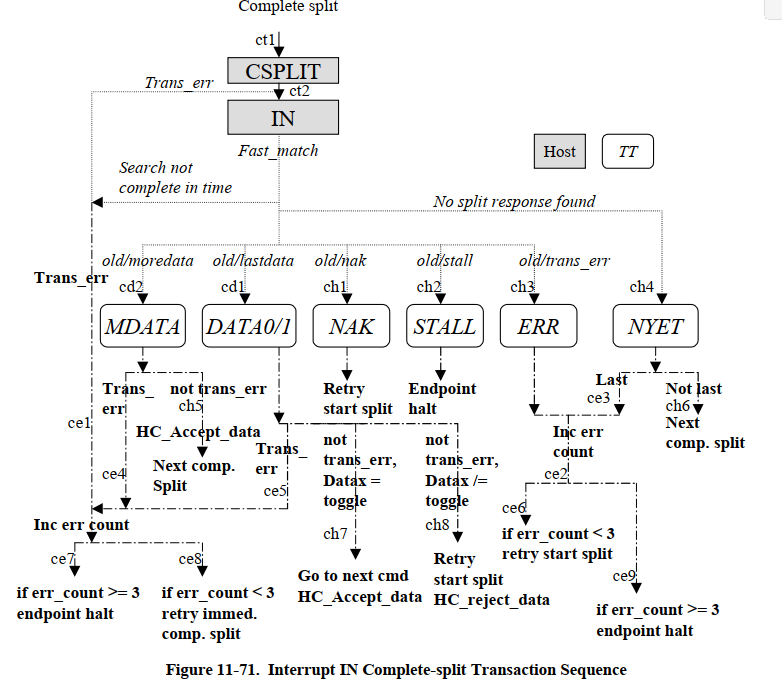

第三步：主机发“完成拆分”取数据

在后续的微帧里，主机不断发“完成拆分”指令，从TT那里取结果：

• 情况A：事务没跨微帧
  设备在一个微帧内就返回了数据 → TT在下一次“完成拆分”响应时，一次性把数据还给主机。

• 情况B：事务跨了微帧（数据较大，一个微帧发不完）
  TT需要两次“完成拆分”才能把完整数据给主机：

  • 第一次返回 MDATA（意思是“还没完，下一个微帧继续”），这个阶段不做CRC校验（因为数据还没收全）。
  • 第二次返回 DATA0/DATA1（数据收全了），此时才做CRC校验。如果CRC通过，返回数据；如果失败，返回ERR（错误）。

特殊情况：CRC校验失败

• 如果TT在慢速总线上收到数据但CRC校验失败，不会返回数据，而是直接返回ERR握手包给主机。
• 主机收到ERR，就知道这次读取失败了。
• 如果是跨微帧的情况：第一次可能已经正常返回了MDATA，但第二次返回ERR → 主机必须丢弃第一次收到的数据，当作整个事务失败。

中断IN就是：主机先下“读指令”订单，TT去慢设备那取货。货小就一次送回，货大就分两次送（第一次说“还没完”，第二次才给货）。校验失败就直接报错，分两次送的那种如果第二次失败，第一次的也得扔掉。
